    Фильтр автоматизированный серии ФСЦ

    Фильтры работают на принципе улавливания и накопления загрязнений на сетчатом фильтроэлементе с его периодической очисткой обратным потоком воды. Выпускаются для давлений 0,05...2,0 МПа, наиболее оптимально работают при давлениях от 0,2 до 1,0 МПа.

    Область применения

    Фильтры серии ФСЦ (патент Украины № 81341, 25.12.2007) являются универсальными и могут применяться для расходов до 3400 м3/час (до Ду 700 мм) везде, где проходит по габаритам и условиям монтажа.

    Фильтр ФСЦ рекомендуется применять там, где есть ограничения по кратковременному расходу воды на промывку и условия привязки соответствуют его данным по высоте и подводу.

    Типовые области применения фильтров ФСЦ: металлургическая, энергетическая, химическая, аграрная промышленности, коммунальное хозяйство.

    Технические особенности

    • фильтроэлемент имеет ячейки для сбора твердых включений;
    • автоматическая периодическая промывка фильтроэлемента в процессе фильтрации;
    • продолжение фильтрации воды при самопромывке;
    • незначительный расход воды на промывку;
    • вращающаяся решётка грубой очистки с удалением крупных загрязнений без прекращения фильтрации;
    • безотказная работа при наличии в воде крупных включений;
    • управляется программируемым блоком автоматики и управления;
    • управление и сигнализация с помощью современных бесконтактных датчиков;
    • привод очистителя имеет специальное предохра­нительное моментное устройство;
    • поставляется с фильтровальными сетками с ячейкой до 50 мкм.

    Технические характеристики

    Обозначение фильтра

    Площадь сетки, м2

    Параметры базовых фильтров с сеткой 1 мм

    Максимальная пропускная способность фильтра, м3/ч, при размере ячейки сетки

    Мощность привода, кВт

    Масса, кг

    Ду, мм

    Расход, м3

    3 мм

    2 мм

    1 мм

    0,5 мм

    ФСЦ-200

    0,16

    200

    170

    290

    230

    170

    145

    0,18

    250

    ФСЦ-300

    0,38

    300

    410

    680

    550

    410

    340

    390

    ФСЦ-400

    0,63

    400

    680

    1130

    910

    680

    570

    0,25

    560

    ФСЦ-500

    1,0

    500

    1100

    1800

    1440

    1100

    900

    800

    ФСЦ-600

    1,4

    600

    1500

    2500

    2020

    1500

    1250

    0,37

    1100

    ФСЦ-700

    1,9

    700

    2100

    3400

    2750

    2100

    1700

    1200

    По желанию Заказчика может быть поставлено оборудование с отличными от приведенных в настоящем описании параметрами.

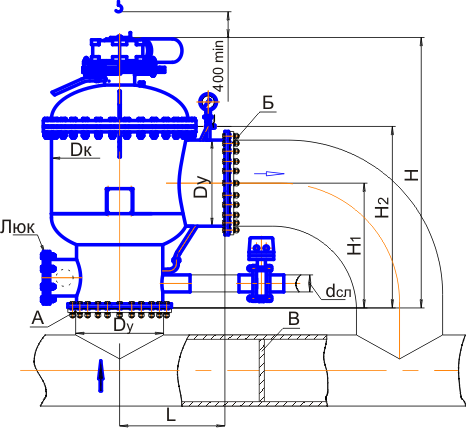

    Габаритные размеры
    Примечание: Для создания байпасной линии в разрывах А и Б и на месте перемычки В устанавливаются дисковые поворотные (или другие) затворы.

    Обозначение фильтра

    Ду,мм

    Дк,мм

    L,мм

    H,мм

    H1,мм

    H2,мм

    Дсл,мм

    ФСЦ-200

    200

    362

    355

    1150

    620

    795

    76

    ФСЦ-300

    300

    462

    416

    1350

    690

    965

    76

    ФСЦ-400

    400

    630

    535

    1500

    720

    1020

    102

    ФСЦ-500

    500

    816

    655

    1650

    750

    1085

    108

    ФСЦ-600

    600

    916

    695

    1740

    760

    1165

    133

    ФСЦ-700

    700

    1000

    745

    1850

    770

    1250

    133

    Описание конструкции

    Фильтр ФСЦ имеет цилиндрический фильтроэлемент, состоящий из цилиндрического каркаса (в виде беличьей клетки с множеством продольных ячеек) и натянутой на него нержавеющей сетки. Соосно фильтроэлементу установлен очиститель с одним или двумя прямоугольными (по форме ячеек фильтроэлемента) соплами. При промывке фильтра очиститель вращается, и сопла последовательно совмещаются с ячейками фильтроэлемента. При этом сопла, а через них и ячейки фильтра, последовательно соединяются со сливом, создаётся обратный поток воды через ячейки и участки сетки в них, который поочерёдно очищает все ячейки и участки сетки и выносит мусор на слив.

    Наличие каркаса с ячейками выгодно отличает фильтр от фильтров других производителей: крупные включения, попадающиеся в воде, размещаются в ячейках, и не мешают вращению очистителя, исключая его заклинивание.

    Только в фильтрах ФСЦ нет необходимости перекрывать водовод фильтруемой воды для удаления крупных включений, уловленных решеткой грубой очистки. Они удаляются путём периодического открытия ручного крана в режиме очистки фильтра.

    Форм-фактор фильтров ФСЦ делает простым и технологичным его монтаж на трубопроводе. Этот тип фильтров наиболее приспособлен для организации байпасной линии (при необходимости) на водоводе.

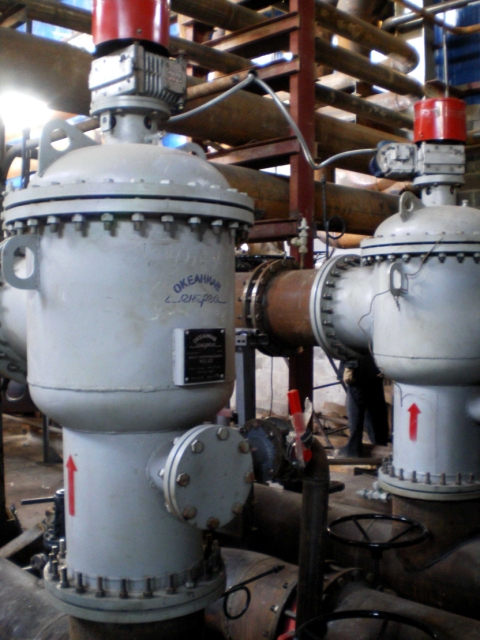

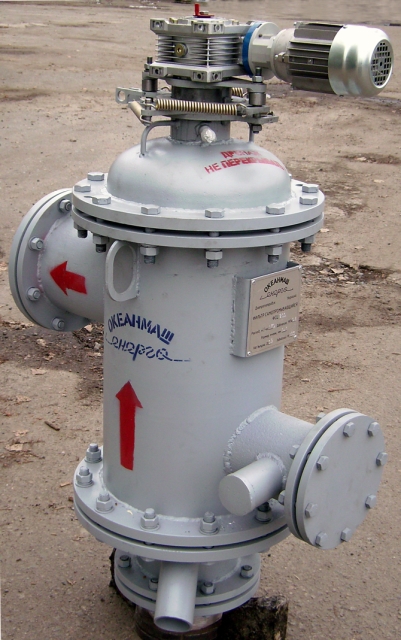

    Фотографии фильтров

    Для увеличения фотографии наведите курсор
